服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
灰铁球铁白口化方可直读光谱仪分析？
发布时间：2023-07-27 12:58:55 点击：4081
灰铁，球铁铸件的元素检测分析，一般会选择使用直读光谱仪，为获取准确的检测数据，需要对灰铁球铁铸件进行白口化处理，但是不是一定需要白口化才能检测？
直读光谱仪的检测需要样品进行白口化处理，以保证分析样品各元素组分比较均匀。灰口铸铁经过白口化处理后，碳元素以碳化物（Fe3C）形式存在于金相组织，无石墨碳，分布较均匀，无偏析现象，符合光电直读光谱法对样品的要求。
所谓“白口化”就是一个铁水浇注的过程和“白口铁”形成的程度，往往浇注完一个样品很难完全“白口化”，通常越往表面，“白口化”程度越高。

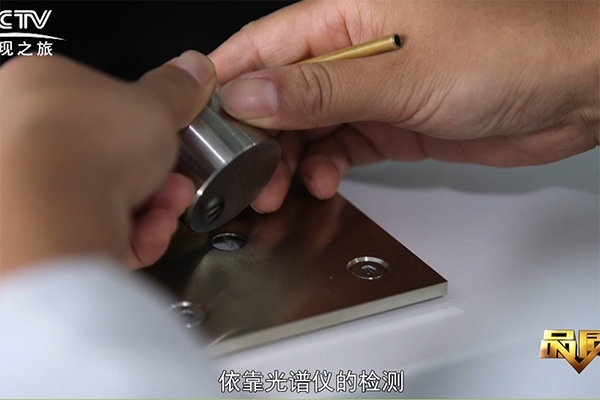

直读光谱仪的激发检验操作
怎么样可以提高“白口化”的程度呢？一般样品的浇注采用耐火材料制成的样模，而制做“白口化”样品需要用钢模，底板也要采用钢板，如果有条件，采用铜板，这样散热效果更好，而且不要采用圆柱形样模，要采用“酒盅”型样模，这样“白口化”程度才会更高。白口化的样品，才是适合直读光谱仪进行分析的理想样品。
但研究人员发现，并不是所有铸件样品都要白口化的处理。白口化的目的在于处理铸件表面覆盖的碳，如果激发的话，可以使表面的碳减少。我们发现，获取铸件，取得样品，磨样制取后，即便铸件本身没有白口化处理，使用直读光谱仪对试样进行同一部位多次激发，可以获取有效数据。非白口化样品单次激发，虽有成分显示，但并不准确，样品放置在激发台，固定，采用一点多次激发，约10次以上，删除之前的激发结果，不要移动样品，经过这种操作，其结果，大多数元素含量越来越接近真实成分，这是近似成分。测量过程是经过多次激发，促使样品单点位置的游离C转化成化合C（Fe3C），形成单点白口化，测量接近于白口化的组织，合金元素的测量是没有问题的。
但以上操作方法，只是一种实验性操作，我们在日常操作过程中，还是需要将生铁，球铁进行白口化处理，这样才能正常激发，获取准确的数据。上一篇：X荧光分析仪也可以在冶金行业使用 下一篇：光电直读光谱仪的不锈钢材料分析
