服务支持Service
To first-class products
Quality service to meet customer needs
国内市场部
0510-83205379
24小时服务
国际贸易部
0510-68795132 15106177808
传 真：0510-83213469
E-mail：wuxi@chxyq.com
地 址：江苏省无锡市滨湖区梁通路19号免费咨询热线:
400-0833-980
进入直读光谱分析仪内部看分析过程
发布时间：2020-06-22 09:46:22 点击：5460
我们之前经常说的是直读光谱分析仪的常规分析原理，怎么个激发过程，然后怎么产生数据这样，今天我们可能讲的更为细致，也是从直读光谱分析仪内部看分析过程。
光电直读光谱分析时，电极架激发区域充氩气，使样品在控制气氛下激发。在使用氩控制气氛以后，试样的激发在惰性气体保护下进行，可以减少合金元素对氧亲和力作用的影响；同时还可以驱尽试样激发时释放出的氧、氮和水分子气体，使光谱线强度更加稳定。另外在氩气的气氛下激发，电离比较容易。对提高离子线的强度更加有利。
在氩气氛中激发和在空气中激发不同，激发时生成激发斑点不同，产生两种不同的放电即凝聚放电和扩散放电。形式不同，分析准确度不同。

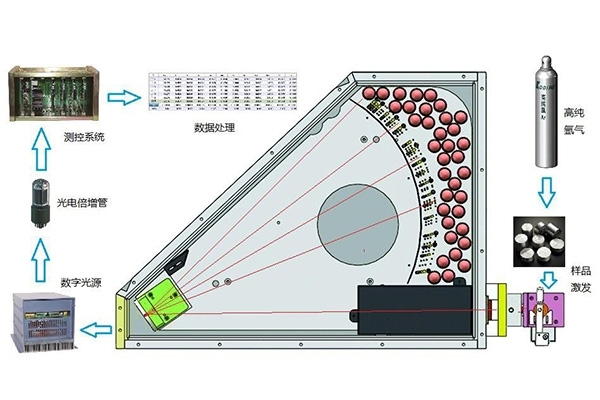

直读光谱仪激发过程图解
这两种放电在间隙中释放出的能量相同、凝聚放电形式的样品蒸发较烈，放电集中在样品的较小面积上，而扩散放电形式样品的蒸发不烈。凝聚放电在阴极处的放电电流密度大。以上两种放电所得分析结果差别很大。
氩气的纯度和流量、光源的参数，钢中一些元素的含量高低都是产生不同放电形式的原因。样品表面有气孔、夹杂、油污、残余水份都会引起扩散放电。氩气纯度不够或未经氩气净化处理引起的扩散放电。浇铸状态的钢样比锻轧状态的钢样更易引起扩散放电。样品中如含有易氧化的元素如硅、铝、碳、铬等含量高时生成稳定化合物，往往导致扩散放电。引起扩散放电的原因是由于含有一定数量的氧。
光电直读光谱分析，用的是低压火花，放电是单向的。由于单向，上下电极有极性，采用样品接负，辅助电极接正，这样对样品激发，具有电侵蚀作用。所谓侵蚀，指金属样品在光源的作用下，其表面物质的损失、样品侵蚀厉害，则进入分析间隙的物质量多。
物质的侵蚀取诀于放电电流密度和放电时间的长短。在单向放电下，阴极上的电侵蚀要比阳极上快许多倍。我们利用这电侵蚀现象使分析样品有较大的蒸发速度进入分析间隙。而使辅助电极在激发过程中很少消耗，这种单向电侵蚀的产生主要是在脉冲放电作用下，离子轰击样品所致。
上一篇：直读光谱仪分析样品是怎么样的 下一篇：光谱分析仪器的工作原理
