直读光谱仪的平面光栅的路径
发布时间：2020-03-17 11:35:46 点击：5661
直读光谱仪的光栅分光系统以光栅作为色散元件，利用光的衍射现象进行分光。光栅可分为平面光栅和凹面光栅，凹面光栅常用于光电直读式光谱仪,创想光谱仪有凹面光栅和平面光栅，下面介绍平面光栅的光路。

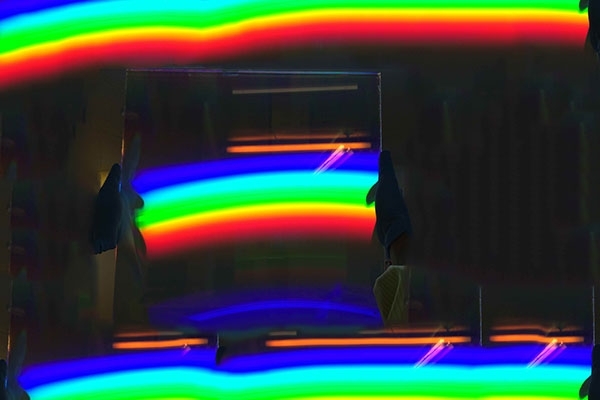

直读光谱仪光栅
试样被光源B激发后发射的光,经过三透镜L由狭缝S经平面反射镜P折向球面反射镜M下方的准直镜O ,经准直镜O.反射以平行光東投射到光栅G.上，由光栅分光后的光束经球面反射镜M上方的成像物镜O2 ,最后按波长排列聚焦于感光板F上,旋转光栅转台D改变光栅的人射角,便可改变所需的波段范围和光谱级次,P2为二次衍射反射镜，衍射(由光栅G)到它表面上的光线被反射回光栅，被光栅再分光-一次，然后到成像物镜O,最后聚焦成像在- -次衍射光谱下面5 mm处。这样经过两次衔射的光谱，其色散率和分辨率比一-次衍射的大一倍。为了避免一次衍射光谱与二次衍射光谱相互干扰，在暗盒前设有光阑,可将一次衍射 光谱滤掉。在不用二次衍射时,可在仪器面板上转动手轮使挡板将二次衍射反射镜挡住。
